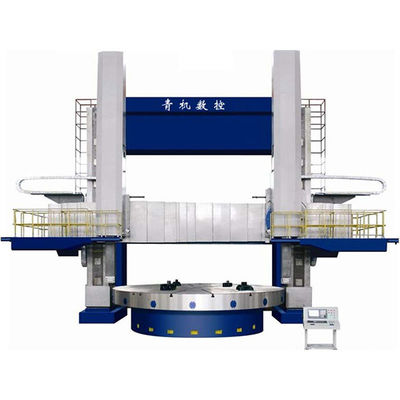

CK5230 CNC Double Column Cnc Vertical Turning Lathe 3000 мм Сименс 808Dsl Контроль

МОК:	Подлежит обсуждению
цена:	$212,800 (subject to the contract)
Срок доставки:	1 год

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Зибо, Китай

Фирменное наименование

Lushen

Сертификация

JB/GB

Номер модели

CK5230

Максимальн Turning Диаметр:

Φ3000 мм

Диаметр таблицы:

Φ2500 мм

Максимальная высота заготовки:

2000 мм

Максимальный вес workpiece:

Скорость рабочего стола (стадии и диапазон):

2 механических передач/бесступенчатая переменная и 0,2 ~ 45 оборотов в минуту

Уровень подачи после использования инструмента (тип и диапазон):

Бесступенчатая переменная&0,1-500 мм/мин

Быстрая скорость прохождения инструментального столба:

2500 мм/мин

Максимальная пробежка штанги инструмента (ось X):

-50 до +1900 мм

Вертикальное движение Ram (ось Z):

1000 мм

Размеры поперечного сечения рам:

200×255 мм

Способность режущей силы на левом столбе инструмента:

35 кН (под управлением CNC)

Мощность резания правой стопы инструмента:

40 кН (обычный)

Максимальная общая сила резки на рабочем столе:

85 кНм

Угол обработки обычного инструмента:

Максимальное пересечение железной дороги:

1500 мм

Скорость подъема перекрестного рельса:

350 мм/мин

Мощность двигателя для подъема перекрестного рельса:

7,5 kW

Момент сервомотора системы питания (горизонтальный и вертикальный):

20.5 Нм

Основная мощность двигателя (привод переменной частоты переменного тока):

55 кВт

Приблизительный вес машины:

43 метрических тонны

Размеры машины (L × W × H):

7200×5200×5800 мм

Точность позиционирования:

≤ 0,1/1000 мм

Точность повторного позиционирования:

≤ 0,02/1000 мм

Плоскость поверхности стола:

00,03 мм/1000 мм (с дополнительным допуском 0,01 мм на 1000 мм увеличения диаметра)

Вывод из стола (осевой):

0.02mm/1000mm (с дополнительным 0,01mm допуском на 1000mm увеличения диаметра)

Радиальное расхождение таблицы:

0.02mm/1000mm (с дополнительным 0,01mm допуском на 1000mm увеличения диаметра)

Параллельность горизонтального движения носителя инструмента к поверхности стола:

00,03 мм/1000 мм

Перпендикулярность горизонтального движения носителя инструмента (слева направо) к поверхности стола:

00,03 мм/1000 мм

Перпендикулярность горизонтального движения носителя инструмента (передний - задний) к поверхности с:

00,06 мм/1000 мм

Точность цилиндрической обработки:

00,02/300 мм

Точность обработки плоской поверхности:

00,04 мм/1000 мм

Грубость плоской/цилиндрической поверхности:

Ra1,6μm

Контурные поверхности Грубость:

Ra3,2 мкм

Выделить:

вертикальный поворотный станц с CNC 3000 мм

Двойной колонны CNC вертикальный поворотный стан

Производители вертикальных конвейеров CNC 3000 мм

Описание продукта

CK5230 CNC Двухколонный вертикальный токарный станк тяжёлый 3000 мм поворотной диаметр Siemens 808Dsl Управление

Обзор продукта:

Конструкция с двумя башнями:Включает в себя одну CNC башню и одну ручную башню.
Высокая грузоподъемность:Может обрабатывать заготовки до 25 тонн.
Высокая точность:Точность позиционирования ≤ 0,1/1000 мм и повторяемость ≤ 0,02/1000 мм.
Эффективная работа:Непрерывный диапазон скорости шпинделя от 0,2 до 45 оборотов в минуту.
Для резки тяжелых деталей:Левая башня CNC и правая башня ручной для универсальной резки.
Передовая система управления SIEMENS:Обеспечивает точную и надежную работу машины.

Описание продукта:

ВCK5230 CNC вертикальный токарный станкЭто современный инструментальный станок, разработанный нашими инженерами, сочетающий в себе передовые отечественные и международные методы проектирования.этот токарный стан предназначен для тяжелых режущих задач, таких как повороты цилиндрическихУкомплектованная двумя башнями - одной CNC и одной ручной - CK5230 может обрабатывать широкий спектр материалов и деталей, включая черные металлы.Нежелтые металлы, и некоторые неметаллические материалы.

Устойчивая структура машины имеет высокопрочные отливки HT250, а направляющие поверхности закалены до HB200 или выше с помощью высокочастотного гашения, обеспечивая отличную износостойкость.С возможностью выдерживания тяжелых деталей до 25 тонн, CK5230 идеально подходит для производства одной части и небольших партий, особенно в отраслях промышленности с большим разнообразием деталей.

Параметры продукта:

Параметр	Спецификация	Параметр	Спецификация
Максимальный диаметр поворота	Φ3000 мм	Максимальное расстояние передвижения инструмента (ось X)	-50 ~ 1900 мм
Диаметр стола	Φ2500 мм	Вертикальное движение шпинделя (ось Z)	1000 мм
Максимальная высота заготовки	2000 мм	Размер секции шпинделя	200 х 200 мм
Максимальная масса заготовки	25 тонн	Сила резки левой башни	35 кН
Диапазон скорости шпинделя	0.2 ~ 45 оборотов в минуту	Сила резки правой башни	40 кН
Диапазон скорости подачи инструмента	0.1 ~ 500 мм/мин	Общая сила резки шпинделя	85 кНм

Предупреждения по применению:

Установка:Убедитесь, что основание правильно подготовлено перед установкой.
Смазка:Используйте рекомендуемые масла и регулярно смазывайте все движущиеся части.
Окружающая средаХраните машину в чистой, сухой среде, свободной от коррозионных веществ.
Температура:Избегайте работы в условиях с колебаниями температуры более 40°C.

Сценарии применения продукта:

Аэрокосмическая:Точная обработка тяжелых и сложных авиационных компонентов.
Автомобильные:Производство деталей, требующих высокой точности и больших деталей, таких как компоненты двигателя и корпуса трансмиссии.
Энергия:Идеально подходит для обработки крупных компонентов, используемых в энергетической промышленности, включая турбины и тяжелое оборудование.
Тяжелые машины:Подходит для обработки крупных компонентов промышленных машин, где требуются высокие режущие силы и точность.
Защита:Используется в оборонных приложениях для производства тяжелых и точных компонентов.
