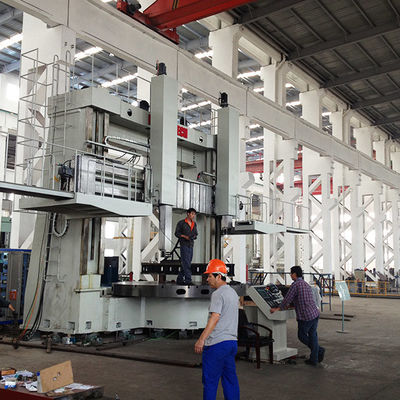

Lushen CK5240 CNC вертикальный токарный станк высокая точность умная скорость производства 2500 мм / мин

МОК:	Подлежит обсуждению
цена:	$268,800 (subject to the contract)
Срок доставки:	1 год

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Зибо, Китай

Фирменное наименование

Lushen

Сертификация

JB/GB

Номер модели

CK5240

Максимальн Turning Диаметр:

Φ4000 мм

Диаметр таблицы:

Φ3500 мм

Максимальная высота заготовки:

2500 mm

Максимальный вес workpiece:

Скорость рабочего стола (стадии и диапазон):

2 механических передач/бесступенчатая переменная&0,2~41rpm

Уровень подачи после использования инструмента (тип и диапазон):

Бесступенчатая переменная&0,1-500 мм/мин

Быстрая скорость прохождения инструментального столба:

2500 мм/мин

Максимальная пробежка штанги инструмента (ось X):

-50 до +2200 мм

Вертикальное движение Ram (ось Z):

1250 мм

Размеры поперечного сечения рам:

240×240 мм

Способность режущей силы на левом столбе инструмента:

40 кН (под управлением CNC)

Мощность резания правой стопы инструмента:

55 кН (традиционный)

Максимальная общая сила резки на рабочем столе:

95 кНм

Угол обработки обычного инструмента:

Максимальное пересечение железной дороги:

2000 мм

Скорость подъема перекрестного рельса:

320 мм/мин

Мощность двигателя для подъема перекрестного рельса:

7,5 kW

Момент сервомотора системы питания (горизонтальный и вертикальный):

20.5 Нм

Основная мощность двигателя (привод переменной частоты переменного тока):

55 кВт

Приблизительный вес машины:

54 метрических тонн

Размеры машины (L × W × H):

9500×5800×6600 мм

Точность позиционирования:

≤ 0,1/1000 мм

Точность повторного позиционирования:

≤ 0,02/1000 мм

Плоскость поверхности стола:

00,03 мм/1000 мм (с дополнительным допуском 0,01 мм на 1000 мм увеличения диаметра)

Вывод из стола (осевой):

0.02mm/1000mm (с дополнительным 0,01mm допуском на 1000mm увеличения диаметра)

Радиальное расхождение таблицы:

0.02mm/1000mm (с дополнительным 0,01mm допуском на 1000mm увеличения диаметра)

Параллельность горизонтального движения носителя инструмента к поверхности стола:

00,03 мм/1000 мм

Перпендикулярность горизонтального движения носителя инструмента (слева направо) к поверхности стола:

00,03 мм/1000 мм

Перпендикулярность горизонтального движения носителя инструмента (передний - задний) к поверхности с:

00,06 мм/1000 мм

Точность цилиндрической обработки:

00,02/300 мм

Точность обработки плоской поверхности:

00,04 мм/1000 мм

Грубость плоской/цилиндрической поверхности:

Ra1,6μm

Контурные поверхности Грубость:

Ra3,2 мкм

Выделить:

Вертикальный токарный станк с высокоточным управлением

высокоточные вертикальные станки

2500 мм/мин вертикальный конвейер с ЧПУ

Описание продукта

Тяжелый CK5240 CNC вертикальный токарный станк высокая точность превосходная грузоподъемность умное производство

Обзор продукции

Двухколонные вертикальные станки с ЧПУ, предназначенные для высокоточных, тяжелых рабочих операций по обращению
Максимальный диаметр поворота до 4000 мм и максимальная масса заготовки 40 тонн
Оснащены гидростатическими направлениями высокой жесткости и усовершенствованной статической/динамической жесткостью
Идеально подходит для обработки железных, черных и отдельных неметаллических материалов
Поддерживает грубое и окончательное повороты цилиндрических, конических и плоских поверхностей
Интегрированные системы Siemens или GSK CNC с сервоприводными осями для плавной и надежной работы
Специально предназначен для таких отраслей, как энергетика, тяжелая техника, аэрокосмическая промышленность и оборона

Описание продукта

ВВертикальный станковой станк серии CK5240Он разработан с использованием передовых технологий и оптимизированного CAD-дизайна, который интегрирует мехатронику для современного производства.Этот двухколонный токарный стан имеет прочные конструктивные компоненты, которые позволяют ему обрабатывать сверхтяжелые нагрузки, сохраняя исключительную точность и стабильность.

Рабочий стол использует высокоточную гидростатическую систему подшипников и двухколесную трансмиссию с 55 кВт двигателем постоянного тока для плавного управления крутящим моментом и стабильной производительности.и сдвижные пути все построены из высокой прочности, низконапряженное чугун для обеспечения длительного срока службы, исключительной жесткости и минимальной термической деформации.

Благодаря интеллектуальным возможностям ЧПУ и независимым сервоприводам, левый инструментальный столб полностью контролируется с помощью цифрового управления, что позволяет высокоскоростную, высокоточность многоосевой обработки.Машина подходит для стали., сплавы, медные и алюминиевые детали, требующие глубоких разрезов и узких толерантности.

Ключевые технические параметры

Параметр	Стоимость	Параметр	Стоимость
Максимальный диаметр вращения	Φ4000 мм	Максимальная высота заготовки	3500 мм
Диаметр рабочего стола	Φ3500 мм	Максимальная масса заготовки	40 тонн
Диапазон скорости рабочего стола	0.4 ∙ 40 оборотов в минуту	Максимальный крутящий момент рабочего стола	200 кНм
Уровень быстрого питания	2000 мм/мин	Сокращение диапазона кормовой нормы	0.1 500 мм/мин
Поездка по оси Х (пост инструмента)	-50 ~ 2600 мм	Поездка по оси Z (Ram)	1800 мм
Диапазон прохождения луча	3000 мм	Скорость подъема луча	320 мм/мин
Мощность основного двигателя (DC)	55 кВт	Машины (приблизительно)	140 тонн

Оперативные примечания

Следуйте схеме фундамента, предоставленной перед установкой машины, чтобы обеспечить структурную целостность
Все операции, связанные с подъемом или транспортировкой, должны выполняться с использованием надлежащих орудий установки.
Прежде чем начать работу, необходимо обеспечить правильное выравнивание и закрепление поперечного луча.
Системы смазки и гидравлические системы должны регулярно проверяться на постоянство давления и потока
Всегда используйте интерфейс CNC (Siemens или GSK) в соответствии с предоставленным руководством пользователя и процедурами безопасности
Во время работы с большой нагрузкой контролировать уровни гидростатического давления, чтобы предотвратить перегрев направляющей
Проводить регулярные проверки точности и перекалибровки для поддержания точности обработки с течением времени

Сценарии применения

Оборудование для производства электроэнергии: Точный поворот дисков турбины, корпусов подшипников и корпусов
Производство тяжелой техники: Обработка больших колес редукторов, колес подшипников и летящих колес
Железная дорога и транспорт: Кнопки оси, колеса и тормозные компоненты
Аэрокосмические компоненты: Части из высокопрочных сплавов, требующие глубокой резки и точной отделки
Оборонная промышленность: Обработка деталей бронированных транспортных средств, корпусов и больших конструкционных колец
Горный и металлургический: Свертка износостойких деталей и металлических прокатных деталей
